Descripción
Los radiómetros netos Apogee incorporan conversión A/D (Análoga a Digital) a bordo y salida SDI-12 para eliminar el requisito de múltiples canales de registro de datos analógicos. Además, cada uno de los cuatro sensores incluye un calentador de 0.2 W que mantiene el agua (líquida y congelada) alejada de los sensores y minimiza los errores causados cuando el rocío, la escarcha, la lluvia o la nieve bloquea la trayectoria de la radiación. Los calentadores pueden apagarse para ahorrar energía adicional cuando no son necesarios a través de los comandos SDI-12.
Especificaciones Técnicas
Especificaciones Técnicas

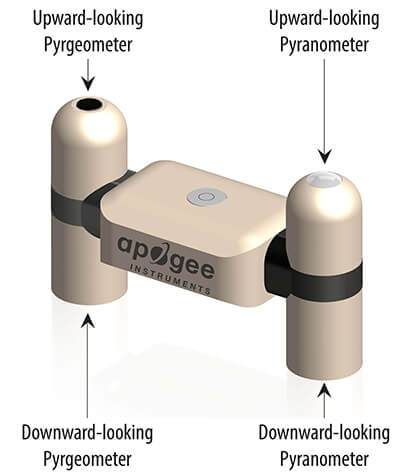

Radiómetro de cuatro componentes:
Rango de voltaje de entrada: 5.5 a 16 V DC (Calentadores optimizados para funcionar a 12V DC).
Consumo de corriente (Alimentación de 12V DC): Calentadores encendidos, comunicación habilitada: 63 mA; Calentadores apagados, comunicación habilitada: 1.5 mA; calentadores apagados, comunicación deshabilitada: 0.6 mA.
Tiempo de respuesta: 1 s (velocidad de transferencia de datos SDI-12; respuesta del detector de 0.5 s).
Calentadores: Drenaje de corriente de 62 mA y requisitos de potencia de 740 mW a 12 V DC (sensores calentados individualmente).
Ambiente operativo: -50 a 80 C; 0 a 100% de humedad relativa.
Comunicación: Análogo o MODBUS
Cable: Conector M8 (clasificación IP68) para conectarse al sensor y 5 m de cable con terminación en cable desnudo.
Dimensiones: 116 mm de longitud, 45 mm de ancho, 66 mm de altura.
Peso: 320 g (con varilla de montaje y 5 m de cable).
Especificaciones de los piranómetros:
- Fabricante Apogee Instruments
- Modelo SP-510 (Orientado hacia arriba).
- Modelo SP-610 (Orientado hacia abajo).
- Tipo de sensor: Detector de termopila de cuerpo negro con respuesta espectral mejorada.
- Fabricado en aluminio anodizado con lente acrílico.
- Resistente al agua, sumergible y diseñado para uso exterior.
- Domo con auto limpieza.
- Respuesta espectral:
- 385 a 2105 nm (SP-510).
- 295 a 2685 nm (SP-610).
- Rango de medida: 0 a 2000 W/m2 en el rango lineal.
- Exactitud: ±5 %
- Repetibilidad: ±1%
- Sensitividad:
-
- 0.057 mV por W/m2 (SP-510).
- 0.15 mV por W/m2 (SP-610).
-
- 17.5 mV por W/m2 (SP-510).
- 6.7 mV por W/m2 (SP-610).
- Campo de visión: 180° (SP-510) y 150° (SP-610).
- Tiempo de respuesta: 0.5 segundos.
- Ambiente de operación: -50 a 80°C; 0 % – 100% HR.
- Alimentación externa: Auto alimentado.
- No necesita calibración externa.
Especificaciones de los Pirgeómetros:
- Fabricante Apogee Instruments
- Modelo SL-510 (Orientado hacia arriba).
- Modelo SL-610 (Orientado hacia abajo).
- Tipo de sensor
- Detector de termopila de cuerpo negro con filtro y respuesta espectral mejorada.
- Fabricado en aluminio anodizado con lente acrílico.
- Resistente al agua, sumergible y diseñado para uso exterior.
- Domo con auto limpieza.
- Respuesta espectral: 5 a 30 µm.
- Rango de medida: -200 a 200 W/m2 irradiancia de onda larga neta.
- Exactitud: ±5 %
- Repetibilidad: ±1%
- Sensitividad: 0.12 mV por W/m2.
- Factor de calibración: 8.5 W/m2 por mV.
- Campo de visión: 150°.
- Tiempo de respuesta: 0.5 segundos.
- Sensor de temperatura: Termistor de 30 kΩ, tolerancia de ± 1 °C a 25 °C.
- Salida del termistor: 0 a 2500 mV (típicamente, se pueden usar otros voltajes).
- Requerimiento de voltaje de entrada para el termistor: 2500 mV de excitación (típicamente, se pueden usar otros voltajes).
- Ambiente de operación: -50 a 80°C; 0 % – 100% HR.
- Alimentación externa: Auto alimentado.
- No necesita calibración externa.
