Descripción
- 4 analizadores de gases por infrarrojo (IRGA) no dispersivos e independientes para CO2 y H2O.
- 3 baterías internas recargables de Li-ion de 7.2 V que proporcionan hasta 16 horas de uso continuo.
- Navegación táctil avanzada de gran capacidad de respuesta para todas las operaciones del sistema desde su gran pantalla táctil a todo color legible a la luz del sol
- Ventanas de la cubeta magneticas intercambiables
- Capacidad ilimitada de almacenamiento de datos (memoria interna y memorias USB).
- Interfaz del usuario flexible y versátil.
- Completa gama de accesorios para mediciones de respiración del suelo, asimilación del dosel y fluorescencia de la clorofila.
Analizador de gas CO2/H2O
El CIRAS-4 es un «verdadero analizador diferencial» que cuenta con cuatro analizadores de gases independientes y no dispersivos para la medición y control preciso y simultáneo de CO2 y H2O. Los analizadores de gas incluyen una fuente infrarroja, celdas de muestreo altamente pulidas y con recubrimiento de oro, y detectores optimizados para CO2 (4,26 micras) y H2O (2,60 micras). Los analizadores actúan como absorciómetros, midiendo únicamente la absorción de infrarrojos. El banco óptico es controlado por temperatura y compensado por presión barométrica para asegurar la medición más precisa de las condiciones ambientales de CO2 y H2O.
Calibración
El CIRAS-4 presenta una innovadora función Auto-Zero que permite un calentamiento más rápido de los analizadores, adaptación a las condiciones ambientales cambiantes y excelente estabilidad. En resumen, usted puede esperar que su calibración sea precisa, confiable y estable durante muchos años sin necesidad de recalibración. La función Auto-Zero minimiza los efectos sobre la duración de la muestra (sensibilidad gas), el envejecimiento de la fuente, los cambios en la sensibilidad del detector y los cambios en la ganancia del preamplificador. Las revisiones periódicas del sistema son sencillas y permiten confirmar su integridad y calibración.
Controles ambientales
El CIRAS-4 ofrece un control completo, independiente y automático de CO2, H2O, temperatura y luz para curvas de respuesta (es decir, las curvas A/Ci y respuesta a la luz, etc.), con un tiempo de respuesta rápido. El control de todos los parámetros medioambientales pueden ser dinámico o preprogramado para la generación automática de curvas de respuesta. Toda la energía necesaria para el control ambiental es proporcionada por las baterías internas recargable de Li-ion (no se requiere fuente de alimentación externa).

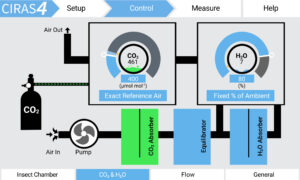

- Control CO2: A diferencia de otros sistemas, el control automático de CO2 es estándar con el CIRAS-4. Nuestro innovador mezclador integral de gas junto con el regulador, mezcla CO2 puro proporcionado por mini cartuchos de CO2 (8 g) con aire libre de CO2 para proporcionar un flujo muy preciso, estable, continuo y constante de CO2. Cada cartucho de CO2 es capaz de proporcionar al menos 12 horas de uso continuo. El sistema se puede configurar fácilmente para la medición ambiental de CO2 si es necesario.

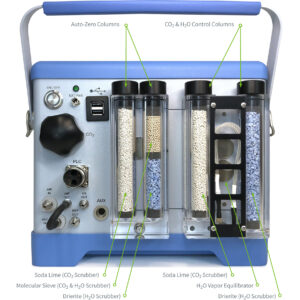

- Control de H2O: Se utilizan desecantes autoindicadores para el acondicionamiento de las concentraciones de H2O por intervalos seleccionados por el usuario. El sistema se puede configurar fácilmente para el control por encima de H2O ambiental si es necesario.
- Control de Temperatura: El control de temperatura es automático, preciso, estable e integral con todas las cubetas de hojas. Elementos Peltier están montados en la cabeza de la cubeta junto con el disipador de calor y ventilador para un control preciso de la temperatura en un amplio intervalo. El usuario tiene la capacidad controlar la temperatura de la cubeta o de la hoja, mantener la temperatura al interior de la cubeta o de la hoja a la temperatura ambiente o desactivar el control de temperatura si es necesario.
- Control de Luz: Todas las cubetas de hoja pueden ser suministradas opcionalmente con una unidad de luz LED compacta para el control automático de la luz. Cada unidad cuenta con un banco de LED de color rojo, verde, azul y blanco (RGBW) que permiten el control de la intensidad de la luz y la proporción de la luz por longitud de onda.
Especificaciones Técnicas
Método de análisis: Infrarrojo no dispersivo, configurado como un absorciómetro absoluto con control de linealización por microprocesador.
Cuatro analizadores de gases independientes miden de manera simultánea el CO2 y el H2O absolutos para los flujos de gas de referencia y de análisis. Todas las medidas son corregidas por temperatura y presión barométrica.
Rango de medida de CO2:
0-10000 µmol mol-1.
Optimizado para 0-2000 µmol mol-1.
Precisión de medida de CO2:
±0.2 µmol mol-1 a 300 µmol mol-1.
±0.1 µmol mol-1 a 400 µmol mol-1.
±0.5 µmol mol-1 a 1750 µmol mol-1.
±3.0 µmol mol-1 a 10000 µmol mol-1.
Rango de control de CO2:
0-2000 µmol mol-1.
Rango de medida de H2O:
0-75 mmol mol-1.
Precisión de medida de H2O:
± 0.08 mmol mol-1 up to 5 mmol mol-1
Rango de control de H2O:
0-Punto de Rocío.
Rango de presión barométrica:
55-115 kPa.
Muestreo de aire:
Flujo ajustable por el usuario desde 50-200 cc min-1 con sensor electrónico interno de flujo para monitoreo de la tasa de flujo.
Unidad de flujo de aire de la cubeta:
Proporciona un flujo de 0-500 cc min-1 con sensor electrónico interno de flujo para monitoreo de la tasa de flujo.
Puerto Auxiliar:
Para la conexión a dispositivos externos (cámara de respiración del suelo, cámara de respiración del dosel).
Salida digital:
Puerto USB-Mini b (Conexión a PC).
2 puertos USB para conexión de dispositivos externos (memorias USB, mouse, entre otros).
Almacenamiento de datos:
Memoria flash de 32 GB para programación y almacenamiento de datos. Almacenamiento de datos ilimitado usando memorias USB (Memory Sticks).
Velocidad del microprocesador:
528 MHz ARM® Cortex™
Pantalla:
Tactil de 7.0” LCD display (800 x 480 pixeles). Legible a luz del sol
Fuente de alimentación:
3 baterías internas Li-ion de 7.2 V recargables. Dos primarias que proporcionan hasta 16 horas de uso continuo. La tercera es de reserva para exterder el tiempo de operacion. LAs tres baterias se cargan de forma simultanea.
Rango de temperatura de operación:
-5 – 50 °C, sin condensación. En ambientes con alto contenido de partículas en el aire, se recomienda filtración externa de aire.
Carcasa:
Robusta, ergonómica y ligera elaborada en aluminio con base de poliuretano.
Dimensiones de la consola:
28 cm (W) x 14.5 cm (D) x 24 cm (H).
Peso:
4.8 kg (incluyendo las 2 baterías internas).
5.2 kg (incluyendo las 3 baterías internas).
Materiales:
Manija: Aluminio.
Empaques de la hoja: Espuma de celda cerrada.
Impulsor: Acero inoxidable.
Pantalla LCD:
Pantalla LCD de 2×16 caracteres para mostrar los parámetros definidos por el usuario.
Teclado:
Dos teclas táctiles para la grabación y selección de parametros
Sensor PAR Interno PLC4 Universal/ BNC:
2 sensores miniatura de fotodiodo de silicio.
Respuesta: 400-700 nm.
Rango: 0-3000 µmol m-2 s-1.
Precisión: 1 µmol m-2 s-1.
Sensor PAR Externo:
Sensor de celda de silicio filtrada (coseno corregido).
Respuesta: 400-700 nm.
Rango: 0-3000 µmol m-2 s-1.
Exactitud: ±5 mol m-2 s-1.
Presicion: 1 mol m-2 s-1.
Sensor de temperatura ambiente:
Termistor de precisión.
Rango: -10 °C – 50 °C.
Exactitud: ± 0.5 °C a 25 °C.
Control de temperatura: ~12 °C por debajo de la temperatura ambiente hasta ~15 °C por encima del ambiente.
Límites del control de temperatura:
0 – 45 °C.
Dimensiones Generales:
27.5 cm (L) x 3.75 cm (diámetro de la manija).
Peso Cubeta de hojas PLC4 Universal:
0.750 kg.
Peso Cubeta de hojas PLC4 BNC:
0.9 kg.
Accesorios
- Cubetas de hoja:
El CIRAS-4 es compatible con 2 cubetas de hojas (UNIVERSAL y ANCHA/ANGOSTAS/CONÍFERAS) que son verdaderamente plug and play. Cada cubeta se puede conectar directamente al CIRAS-4 sin la necesidad de un largo y delicado montaje y ajuste de diferentes cabezas y sensores. Todos los materiales de las cubetas de hojas se seleccionan cuidadosamente para minimizar las influencias tales como la radiación infrarroja, la absorción de agua, los efectos del CO2 y las fugas. Los empaques de la cubeta de hoja proporcionan un sello hermético sin causar ningún daño a la vegetación. El control de temperatura automático es estándar con todas las cubetas de hojas.
- Control de Temperatura: El control de temperatura es automático, preciso, estable e integral con todas las cubetas de hojas. Elementos Peltier están montados en la cabeza de la cubeta junto con el disipador de calor y ventilador para un control preciso de la temperatura en un amplio intervalo. El usuario tiene la capacidad controlar la temperatura de la cubeta o de la hoja, mantener la temperatura al interior de la cubeta o de la hoja a la temperatura ambiente o desactivar el control de temperatura si es necesario.

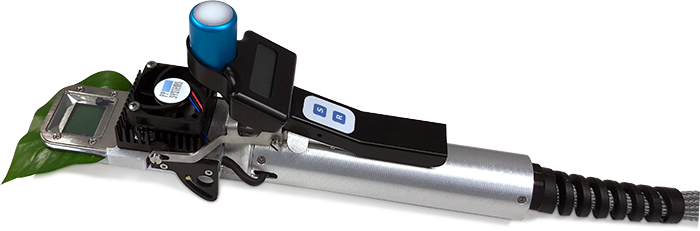

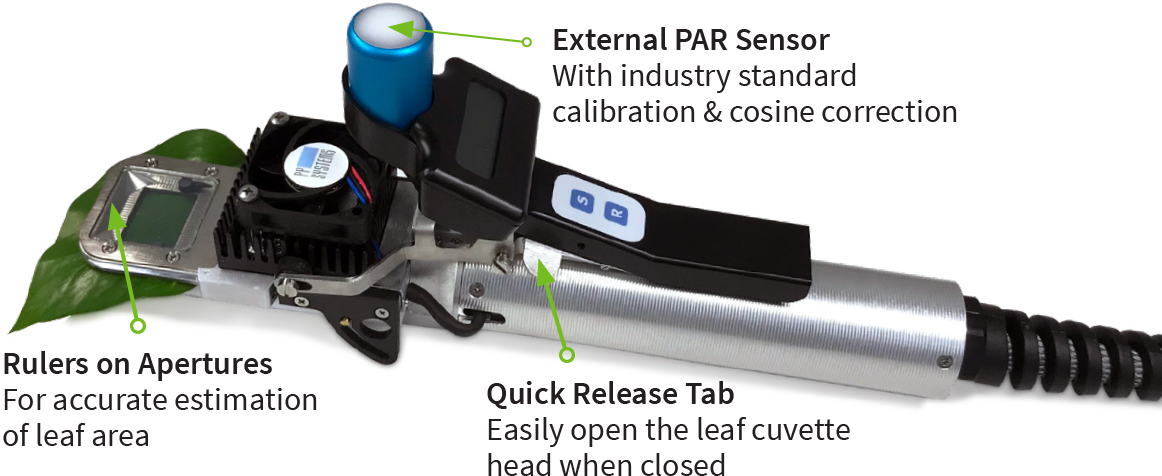

- Cubeta Universal de Hojas PLC4-U
La PLC4 Universal está diseñada para la medición en la mayoría de las plantas con hojas planas y anchas.
Cuenta con 3 ventanas diferentes que le permiten personalizar la cabeza para acomodar hojas de diferentes tamaños.
Ventana:
Vidrio con filtro de interferencia de IR.
Se intercambian fácilmente ya que cuentan con un sistema magnético
La ventana de mayor volumen cuenta con regla interna para facilitar la aproximación del área de las hojas cuando es requerido.

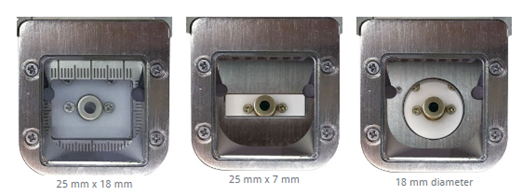

Tamaños de ventana PLC4-U:
a.25 mm x 18 mm (4.5 cm2).
b.25 mm x 7 mm (1.75 cm2).
c.18 mm de diámetro (2.5 cm2).
La cubeta universal PLC4 incluye 2 sensores de fotodiodo de silicio en miniatura que proporcionan un promedio confiable de PAR dentro de la cubeta, además de PAR ambiental medido por un sensor PAR corregido por coseno externo.
También incluye un sensor de radiación infrarroja para una medición precisa y sin contacto de la temperatura de la hoja. La temperatura de la hoja también se puede calcular en función del balance de energía.
1.2 Cubeta de hojas ancha/angostas/coníferas PLC4-BNC
Cubeta de hoja que cuenta con 3 cabezales:

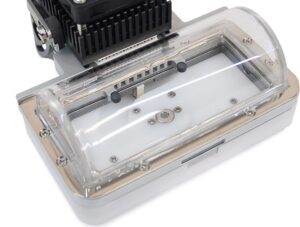

- CABEZAL DE HOJAS DE CONÍFERAS (Conifer)
Para mediciones en pastos, cultivos de cereales y coníferas de aguja corta.
La ventana es hemisférica por lo que es adecuada para estructuras tridimensionales.
Ventana:
Vidrio resistente a arañazos.
Área de la ventana:
76 mm (L) x 36 mm (Diámetro)
Incluye 1 sensor de fotodiodo de silicio en miniatura que proporciona la medición de PAR dentro de la cubeta, además del PAR ambiental medido por un sensor externo. La temperatura de la hoja se calcula en función del balance de energía o del termistor de precisión para la medición de contacto.

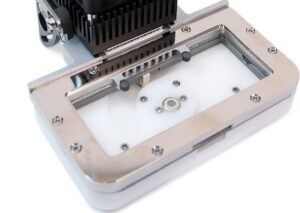

- CABEZAL DE HOJAS ANGOSTAS (Narrow):
Para mediciones en pastos, cultivos de cereales y coníferas de aguja largas.
Ventana:
Vidrio con Filtro IR.
Área de la ventana:
86 mm (L) x 37 mm (W)
Incluye 1 sensor de fotodiodo de silicio en miniatura que proporciona la medición de PAR dentro de la cubeta además del PAR ambiental medido por un sensor externo. La temperatura de la hoja se calcula en función del balance de energía o del termistor de precisión para la medición de contacto.

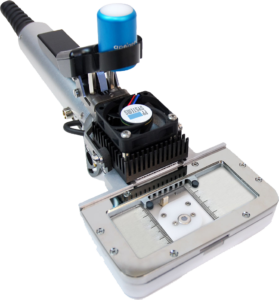

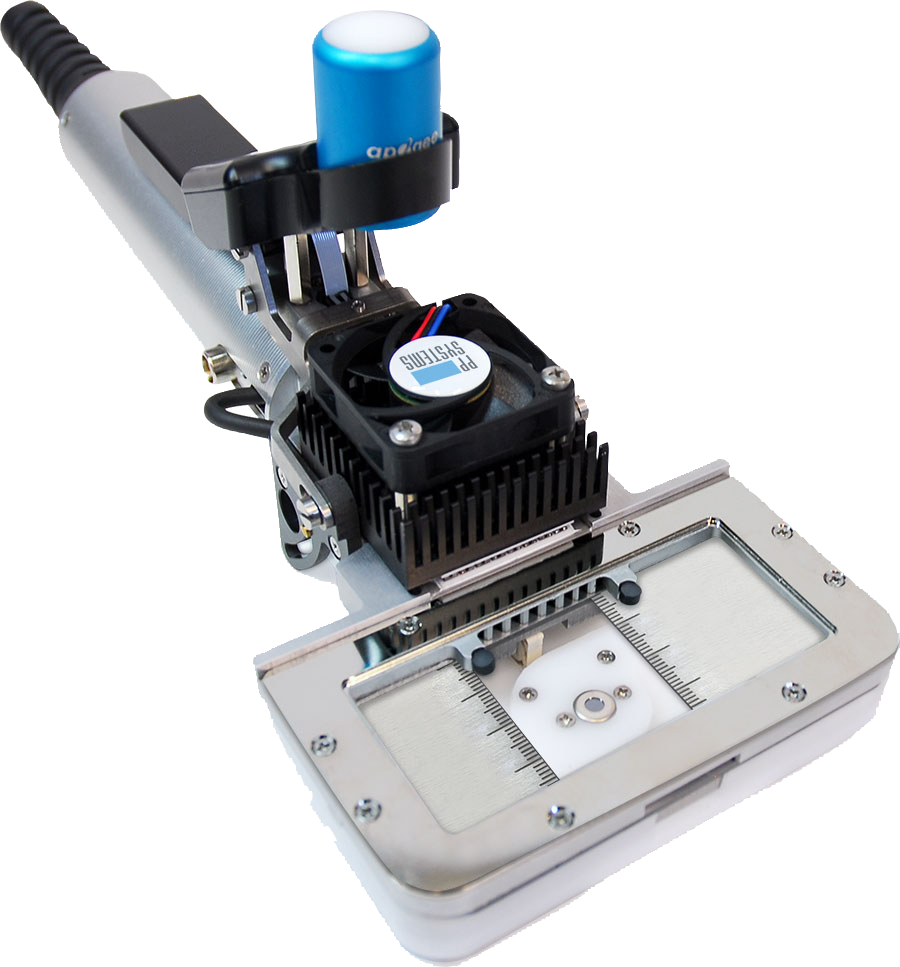

- CABEZAL DE HOJAS AMPLIA (Broad):
Para mediciones hojas grandes, planas y anchas.
Ventana:
Vidrio con Filtro IR.
Area de la ventana:
30 mm (L) x 30 mm (W) (9 cm2)
Incluye 1 sensor de fotodiodo de silicio en miniatura que proporciona la medición de PAR dentro de la cubeta además del PAR ambiental medido por un sensor externo. La temperatura de la hoja se calcula en función del balance de energía o del termistor de precisión para la medición de contacto.
2. Unidades de luz LED:
Todas las cubetas de hoja pueden ser suministradas opcionalmente con una unidad de luz LED compacta para el control automático de la luz. Cada unidad cuenta con un banco de LED de color rojo, verde, azul, blanco (RGBW) y Rojo/Rojo lejano que permiten el control de la intensidad de la luz y la proporción de la luz por longitud de onda.
Pico de longitud de onda rojo (R): 625 nm ± 5 nm, FWHM: 15 nm.
Pico de longitud de onda verde (G): 528 nm ± 8 nm, FWHM: 40 nm.
Pico de longitud de onda azul (b): 475 nm ± 10 nm, FWHM: 28 nm.
Intervalo de longitud de onda blanco (B): 425 – 700 nm.
Pico de longitud de onda infrarrojo (FR): 730 nm ± 5 nm .

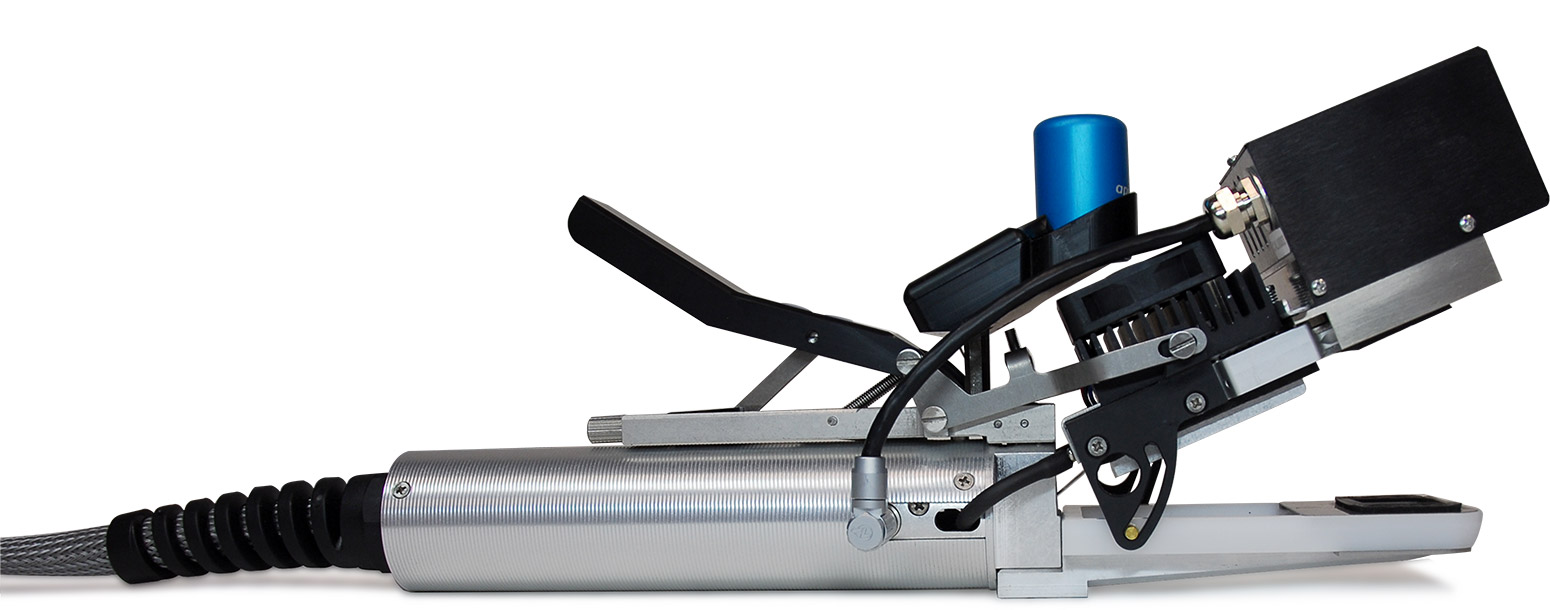

2.1 Unidad de Luz LED para Cubeta de hojas PLC4 – Universal:
Rango de control de Luz:
0 – 2500 µmol m-2 s-1.
Dimensiones Unidad de Luz PLC4-U:
6.4 cm (L) x 6 cm (W) x 5.1 cm (H).
Peso Unidad de Luz PLC4-U:
0.2 kg
- Unidad de Luz LED para Cubeta de hojas PLC4 – BNC:
Rango de control de Luz:
0 – 2000 µmol m-2 s-1.
Dimensiones Unidad de Luz PLC4-BNC:
6.5 cm (L) x 11.2 cm (W) x 6 cm (H).
Peso Unidad de Luz PLC4-BNC:
0.4 kg

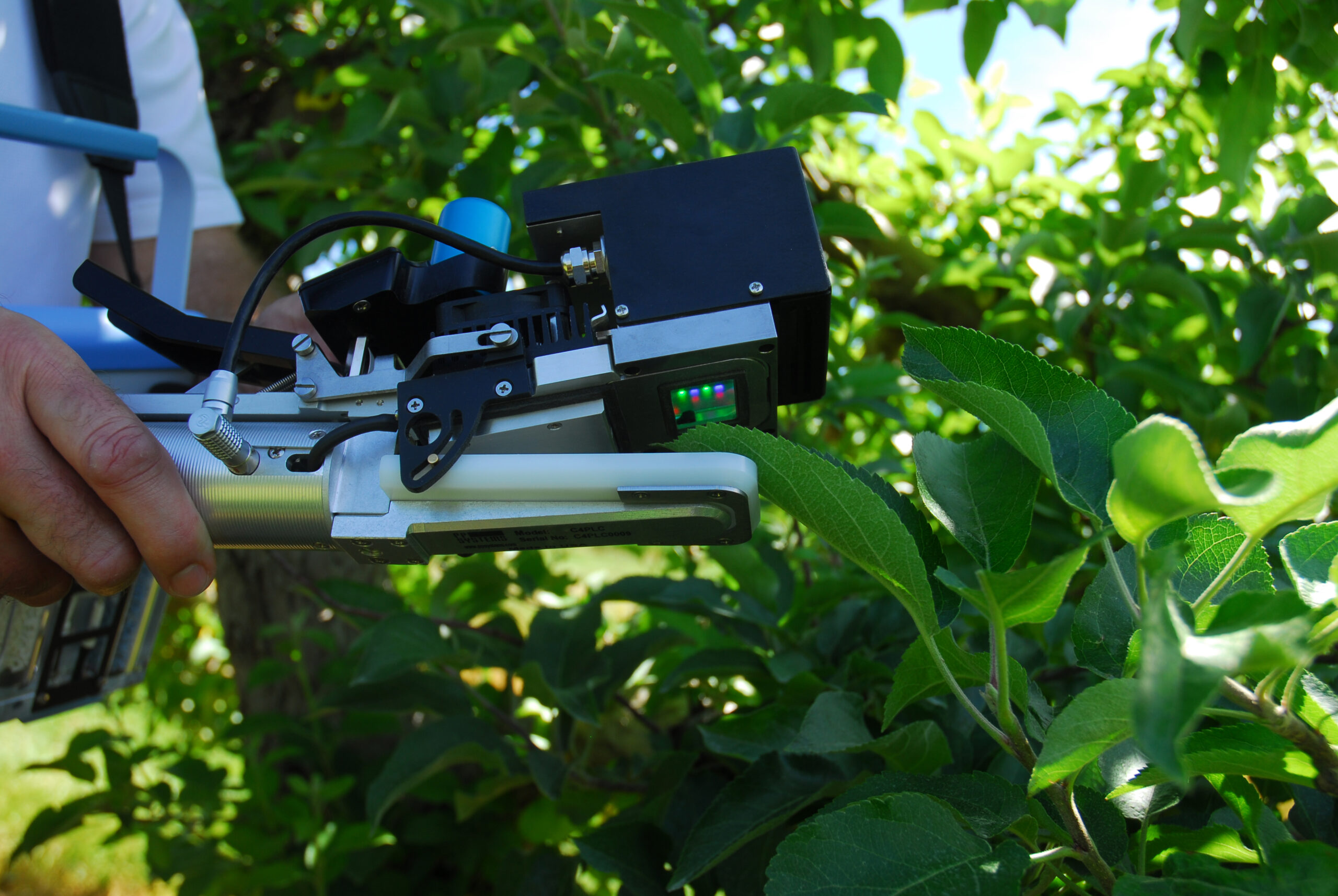

3. Módulo de Fluorescencia de la Clorofila – CFM 4:
El módulo de fluorescencia de clorofila CFM-4 es un accesorio opcional para utilizar con la Cubeta Universal de Hojas PLC4-U para la medición simultánea de la fotosíntesis y la fluorescencia de la clorofila. La medición independiente de la fluorescencia de la clorofila también es posible. El CFM-4 es compacto y elegantemente diseñado con todas las características de una fuente de luz y la capacidad de detección de fluorescencia integrada directamente en una sola unidad.
La unidad de luz CFM-4 se puede utilizar como una fuente de luz actínica para el intercambio gaseoso en hojas y como un fluorómetro de amplitud de pulso (PAM) para medir la fluorescencia de la clorofila en la vegetación adaptada a la luz y a la oscuridad. El CFM-4 proporciona cinética de inducción rápida OJIP. Los datos relacionados con OJIP se almacenan y exportan fácilmente para su posterior análisis, proporcionando cálculos adicionales relacionados con la fluorescencia.
El CFM-4 es capaz de entregar pulsos de saturación de hasta 10000 µmol m-2s-1, que es extremadamente útil para acomodar a un rango más amplio de condiciones de luz ambiental.
El sistema también es capaz de producir una secuencia de niveles de luz de saturación «Multipulso» para la estimación de Fm aparente. Las cubetas de hojas también pueden modificarse para su uso con fluorómetros comercialmente disponibles.
Nota: El módulo de Fluorescencia de la Clorofila sólo está disponible para su uso con la Cubeta de Hoja PLC4 – Universal.
Especificaciones Técnicas Módulo de Fluorescencia de la clorofila CFM-4:
Luz de frecuencia modulada:
625 nm ± 5 nm (Rojo).
Rango de luz de saturación:
0-10000 µmol m-2 s-1.
Luz de rojo lejano: 2 LEDs de frecuencia modulada a 750 nm.
Detector: Fotodiodo PIN con filtro >700 nm.
Método de detección: Rastreo rápido de pico de pulso.
Área foliar:
1.75 cm2/ 2.5 cm2/ 4.5 cm2.
Control de luz para mediciones de fotosíntesis:
Banco de LEDs de color rojo, verde, azul y blanco (RGBW) y rojo lejano que permiten el control de la intensidad de la luz y la proporción de la luz por longitud de onda.
Rango de control de luz:
0 – 2500 µmol∙m-2 s-1.
Rango de control de rojo lejano (RF): 0-30%
Pico de longitud de onda rojo (R): 625 nm +/– 5 nm. FWHM: 15 nm.
Pico de longitud de onda verde (G): 528 nm +/– 8 nm. FWHM: 40 nm.
Pico de longitud de onda azul (B): 475 nm +/– 10 nm. FWHM: 28 nm.
Pico de longitud de rojo lejano(RB): 730 nm +/– 5 nm.
Intervalo de longitud de onda blanco (W): 425 – 700 nm.
Dimensiones Módulo de Fluorescencia:
8 cm (L) x .6 cm (W) x 6.2 cm (H).
Peso Módulo de Fluorescencia:
0.3 kg.
4. Cámaras externas compatibles:

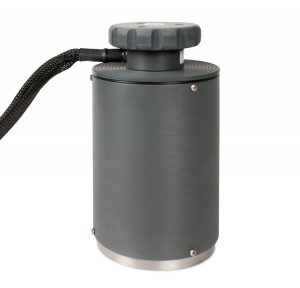

4.1 Cámara de Respiración del Suelo SRC-2:
La cámara de respiración de suelo SRC-2 con sensor de temperatura incorporado para una medición rápida y precisa de emisiones de CO2 de sistemas cerrados.
- Diseñada para medir el flujo de CO2 del suelo.
- Liviana, construida en PVC y acero inoxidable.
- Asa integrada que facilita su ubicación en el suelo.
- Anillo de acero inoxidable proporciona un buen sellado en la superficie del suelo o en los collares.
- Ventilador interno y sensor de temperatura ambiente cerca de la superficie del suelo.
Especificaciones técnicas Cámara SRC-2:
Sensor de Temperatura:
Termistor de precisión.
Rango de medición: -5 a 50 °C.
Exactitud: ± 0.5 °C a 25 °C.
Dimensiones de la cámara:
150 mm (H) x 100 mm (D).
Volumen de la cámara:
1171 ml.
Área de la cámara:
78 cm2.
Longitud del cable de la cámara:
1.5 m.
Peso de la cámara SRC-2:
0.9 kg.
NOTA: Los collares Ref. STD564 (opcionales) también están disponibles para su uso con la cámara SRC-5.

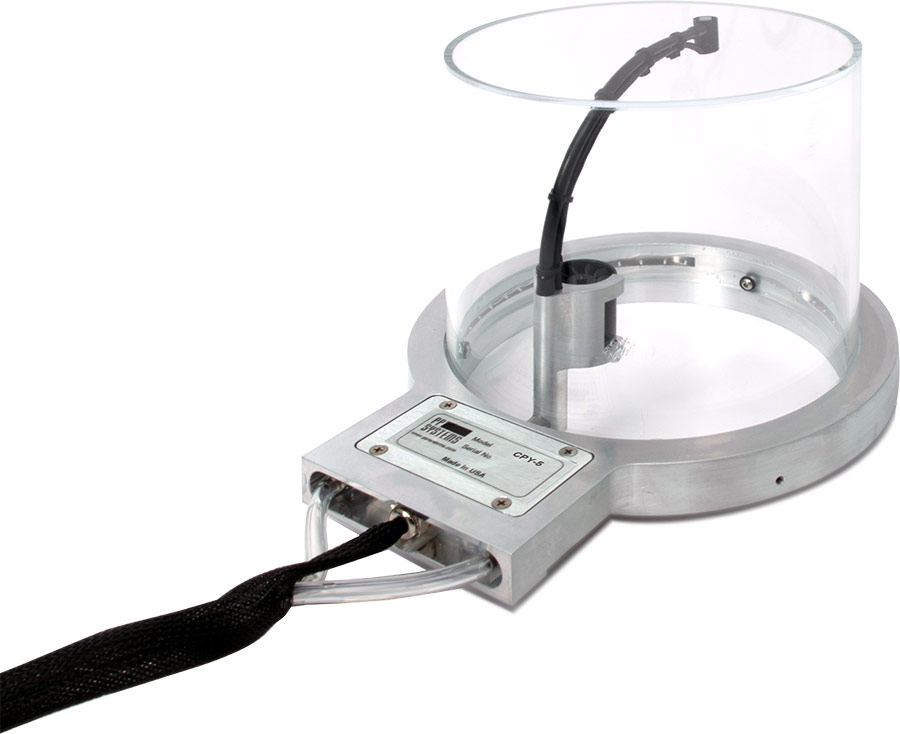

- Cámara de Asimilación neta de Canopy CPY-5:
La Cámara de Asimilación de Canopy CPY-5 para una medición fácil, precisa y rápida del flujo neto de CO2 en la vegetación baja y frutas.
- Transparente, construida en policarbonato resistente.
- Anillo de acero inoxidable proporciona un buen sellado en la superficie del suelo o en los collares.
- Sensor PAR interno ajustable por el usuario.
- Sensor temperatura al interior de la cámara cerca de la superficie del suelo.
- Incluye ventilador interno para facilitar la mezcla del aire.
Especificaciones técnicas Cámara CPY-5:
Sensor de Temperatura:
Termistor de precisión.
Rango de medición: -5 a 50 °C.
Exactitud: ± 0.5 °C a 25 °C.
Sensor PAR Externo:
Sensor de celda de silicio filtrada (coseno corregido).
Respuesta: 400 – 700 nm.
Rango: 0 – 3000 µmol m-2 s-1.
Exactitud: ±5 mol m-2 s-1.
Exactitud: 1 mol m-2 s-1.
Dimensiones de la cámara:
145 mm (H) x 146 mm (D).
Área de la cámara:
167 cm2.
Longitud del cable de la cámara:
1.5 m.
Peso de la cámara CPY-5:
1.1 kg.
NOTA: Los collares Ref. STD565 (opcionales) también están disponibles para su uso con la cámara CPY-5.

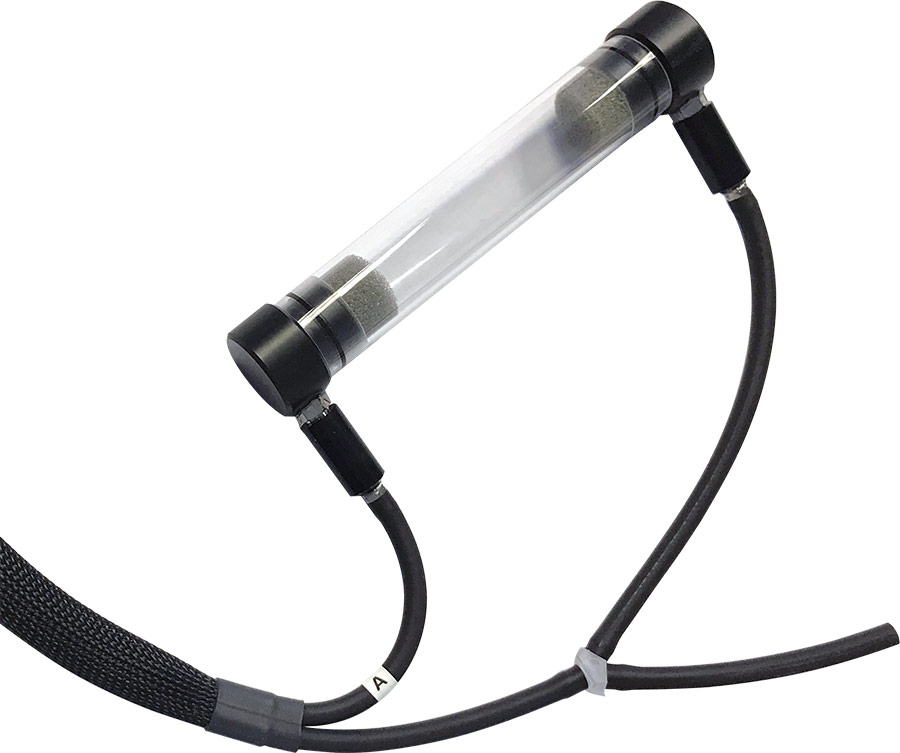

- Cámara de respiración de insectos (Kit):
La cámara de respiración de insectos se puede utilizar para medir la respiración de CO2 de insectos pequeños. Los insectos se introducen fácilmente en la cámara deslizando las tapas negras de los extremos.
- No requiere conexiones eléctricas.
- El conector neumático encaja a la derecha en el puerto de «Gas» del PLC en la parte posterior del CIRAS-3.
- El tubo corto de gas etiquetado como «A» se conecta a un extremo de la cámara.
Especificaciones técnicas Cámara de Respiración de Insectos:
Dimensiones de la cámara:
15.1 cm (longitud) x 25 cm (diámetro)
Volumen de la cámara:
33 cm3 (sin incluir la tubería de gas)
Longitud del cable:
0.33 m
Peso de la cámara:
65 g
